工厂巡检：从异常照片到可追溯的现场记录

一张设备近照可能拍清了局部，却没有说明它属于哪台泵、靠近哪条通道，以及下一次应该从哪个方向复核。当车间里有多台外观相似的设备，单靠照片文件名和口头描述，交接人员仍要花时间重新确认位置。工厂巡检的三维资料，首先应帮助人们把记录放回正确的现场。

空擎管家团队 · 2026-10-01

可以先在空擎管家中重建一段泵组通道，检查设备轮廓、平台和遮挡关系。讨论具体问题时，这份场景提供共同的空间背景，本次近照、仪表读数和已有巡检记录则补充设备的当前情况。空间资料与业务记录各有来源，组合使用时把时间和设备身份对应清楚。

先把设备身份与位置对上

以现有设备台账为身份依据。
先确认设备编号、所在区域和常用名称，再核对现场照片中的对象。多台相似泵组并排布置时，可以用相邻管道、墙柱和通道入口辅助定位，但这些参照不能代替设备编号。名称不一致的情况应由台账维护人员确认，避免为三维场景另造一套编号。
把设备周边也纳入资料范围。
记录设备本体、连接管道、附近阀门和观察位置之间的关系。只保留泵体特写，接收者可能仍不知道它位于哪一列、哪一侧。需要从平台观察的设备，还要交代平台与地面通道的连接，便于安排实际复核人员和观察顺序。

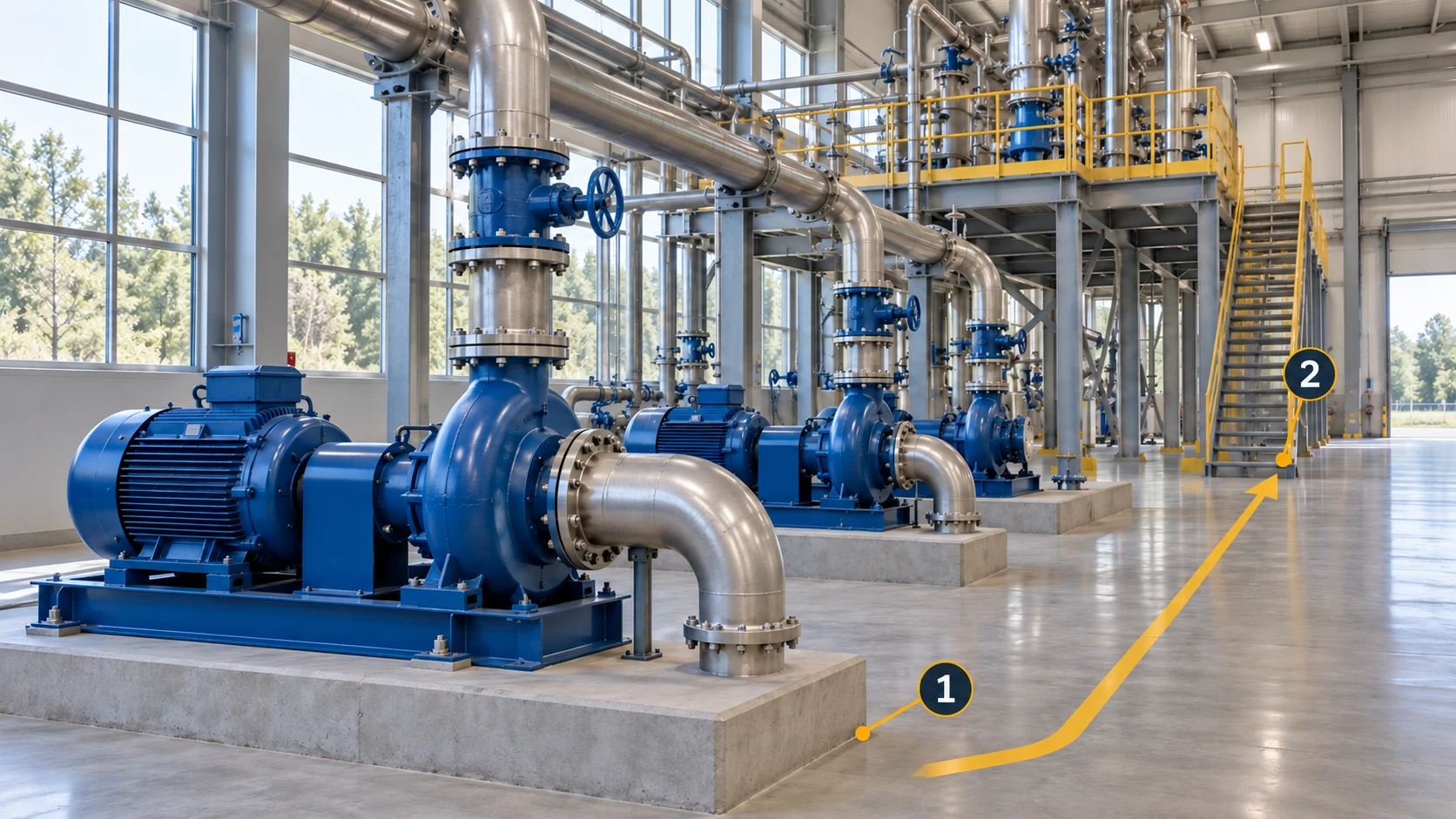

按巡检路线划定首个场景。
从一个设备区域或一条已使用的巡检路线开始，确定需要说明的设备和通道。采集人员与使用资料的人先对齐重点：是找设备、解释观察角度，还是为检修讨论补充周边关系。范围明确后，先检查关键部位的覆盖，再考虑更多区域。
沿实际讨论角度检查重建成果。
在空擎管家中完成重建后，依次查看泵组正面、相邻设备和平台连接，确认轮廓与遮挡关系足以支持位置沟通。清理无关背景，记录看不清的局部，并保留对应原照片。需要判断某个细节时，继续使用本次拍摄的近照及专业检测资料。

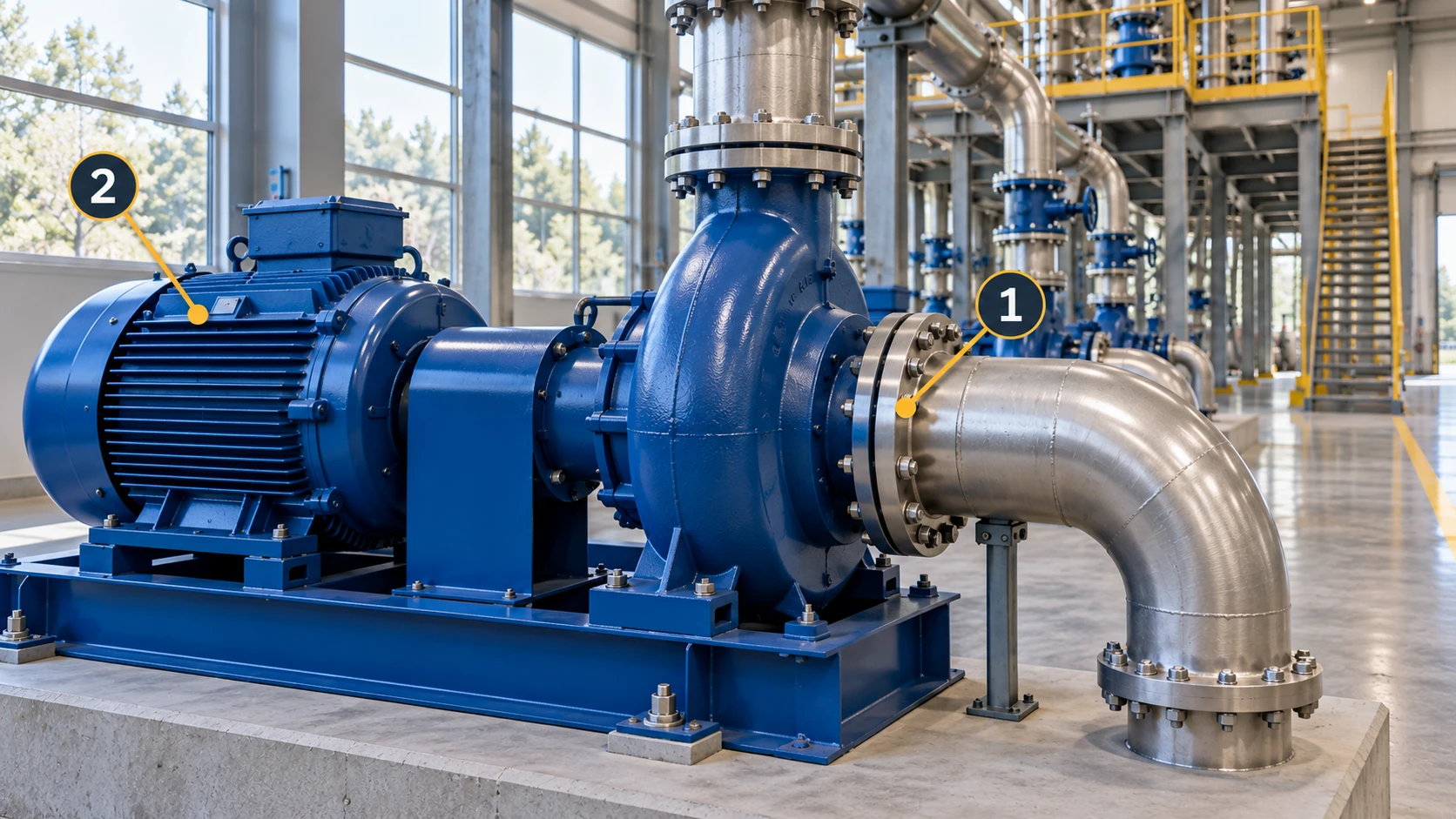

同一次观察保留整体与局部。
拍摄局部前，先留一张能够认出设备和周边参照的画面，再拍清楚需要说明的部位。记录照片文件名、拍摄时间及观察方向，并与设备编号对应。若现场状态发生变化，应保留变化后的新资料，而不是覆盖此前用于讨论的照片。
把位置说明写入已有问题记录。
问题描述应能回答发生在哪里、观察到了什么、还需要确认什么。引用对应场景版本和照片，把观察事实与判断意见分开。后续关联可以由项目资料表或既有巡检系统完成；在选定展示端中建立可点击关联时，再核对编号映射、访问权限和链接是否正确。

完成后检查

场景采集时间与本次巡检时间分别记录。历史场景用于说明空间位置，不应被当作当前设备状态；现场调整后，要确认原有观察位置和设备关系是否仍然适用。

明确责任人和需要补充的依据。
由现有巡检、检修或工单流程安排责任人，写清需要补充哪张照片、哪个读数或哪项现场确认。三维场景可以帮助解释设备周边条件，但不能代替这些程序中的专业判断。交接时让接收者知道自己要核实的内容，而不只是收到一个场景文件。
复核时回到同一设备与观察位置。
按设备编号找到对象，再参考原记录中的观察方向核对。补充新的照片、时间和复核结论，关联到原问题记录。若因现场变化无法使用原角度，说明新的观察位置及其与原位置的关系，避免把“换了一个画面”误认为问题已经解决。

让接收者独立找到设备和记录。
选择实际参与运维的人员，给出设备编号和一条问题记录，请他利用资料找到设备、说明观察部位，并查到对应照片。如果仍需采集人员逐一解释，记录究竟缺少区域名称、角度参照还是台账对应关系，再补齐这一环节。
把验证结果变成下一批资料的要求。
检查复核人员能否使用现有流程补充结果，资料维护人员能否更新场景版本和对应关系。将确认有效的字段与观察方法固定下来，再扩展设备范围。试点价值体现为位置与记录能否接上，而不是场景里放了多少个标记。

完成后检查

试点可以安排巡检人员、检修人员和资料维护人员分别使用同一组记录，观察他们是否能独立完成交接。把必须依靠口头补充的信息记下来，补入设备名称、观察方向或资料说明中。最终保留一份各方都能理解的样例，作为后续区域整理资料时的参考。

先把一段设备通道带入空擎管家，准备好可以回看的场景，再配上现有台账中的设备编号和一组巡检记录。让实际使用这些资料的人走完一次定位、沟通与复核过程，随后再决定哪些区域值得继续建设。
